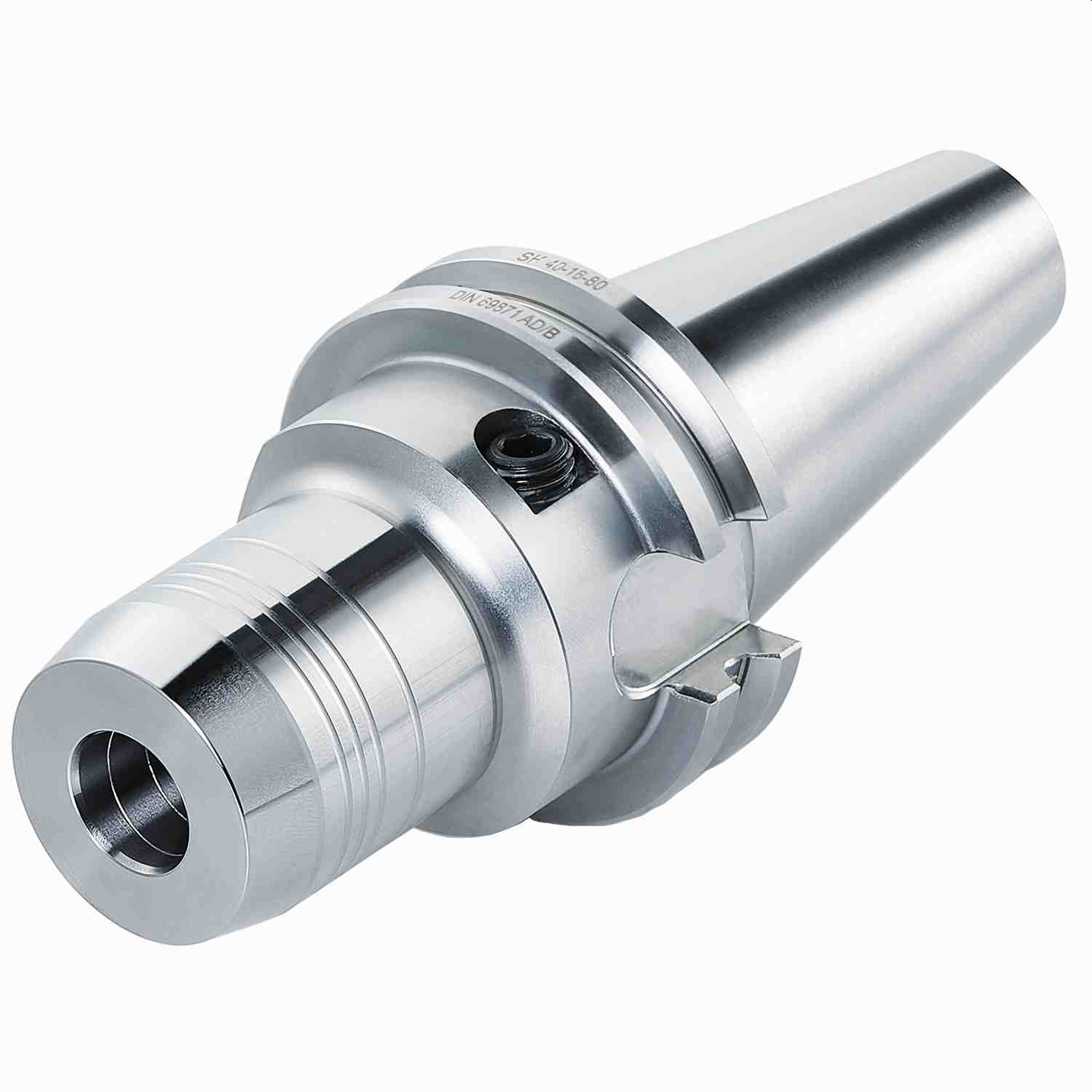

Hydro-Dehnspannfutter SK 50-14-77 DIN 69871 AD/B
Artikelnummer: 503.H14
Produktinformationen "Hydro-Dehnspannfutter SK 50-14-77 DIN 69871 AD/B"
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE (größer Ø 20 mm nur mit Reduzierung).
Hinweis:

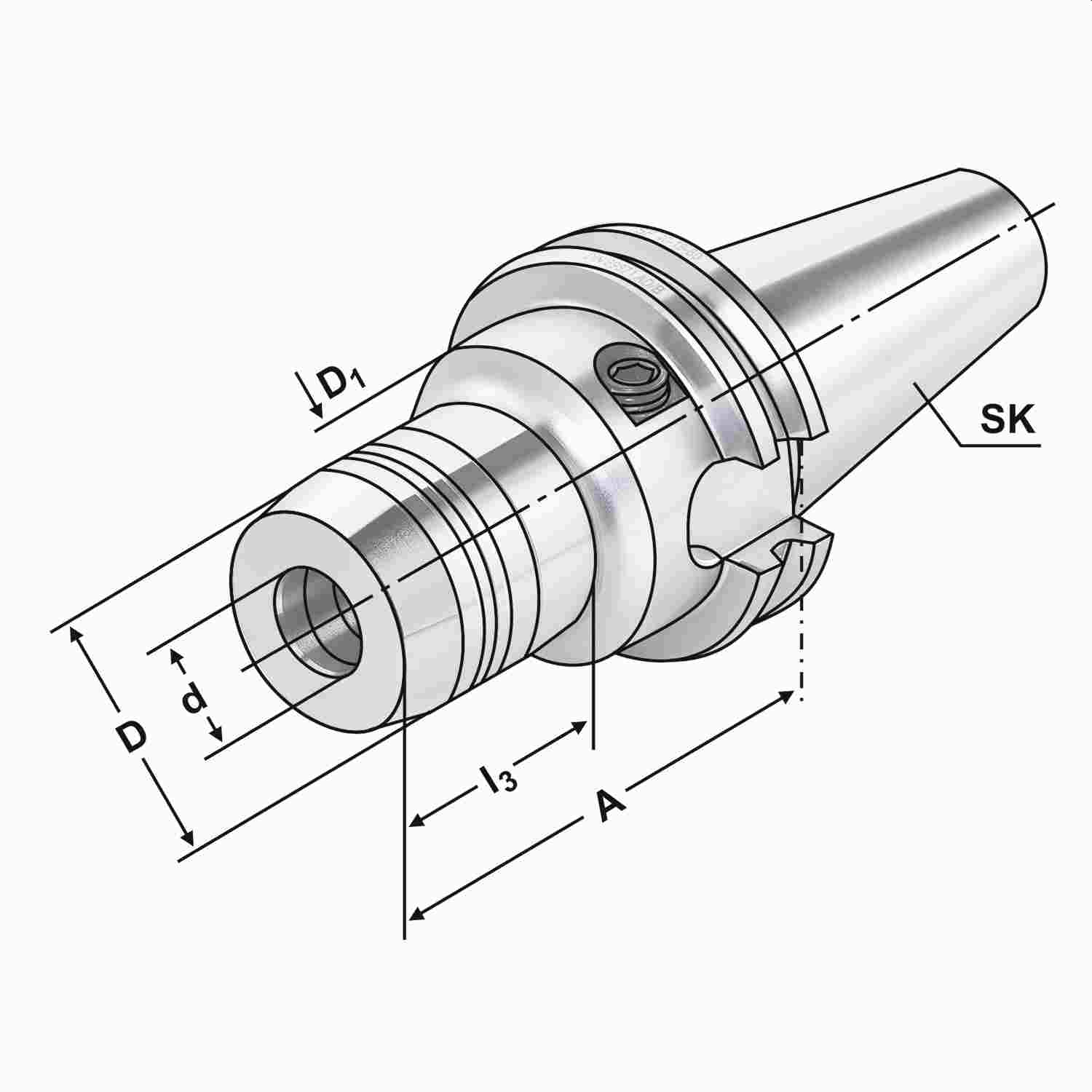

l1 = max. Einstecktiefe l2 = max. Verstellweg
Lieferumfang:
Mit Spannschlüssel
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Balluffchip-Bohrung: | Ja |
---|---|
D: | 14, 34 |
D1: | 80 |
Innenkühlung: | Ja |
Kegel: | SK |
Kegelgröße: | 50 |
Kühlung: | AD/B |
L1: | 47 |
L2: | 10 |
Norm: | DIN 69871 |
Plananlage: | Nein |
a: | 77 |
l3: | 42 |
