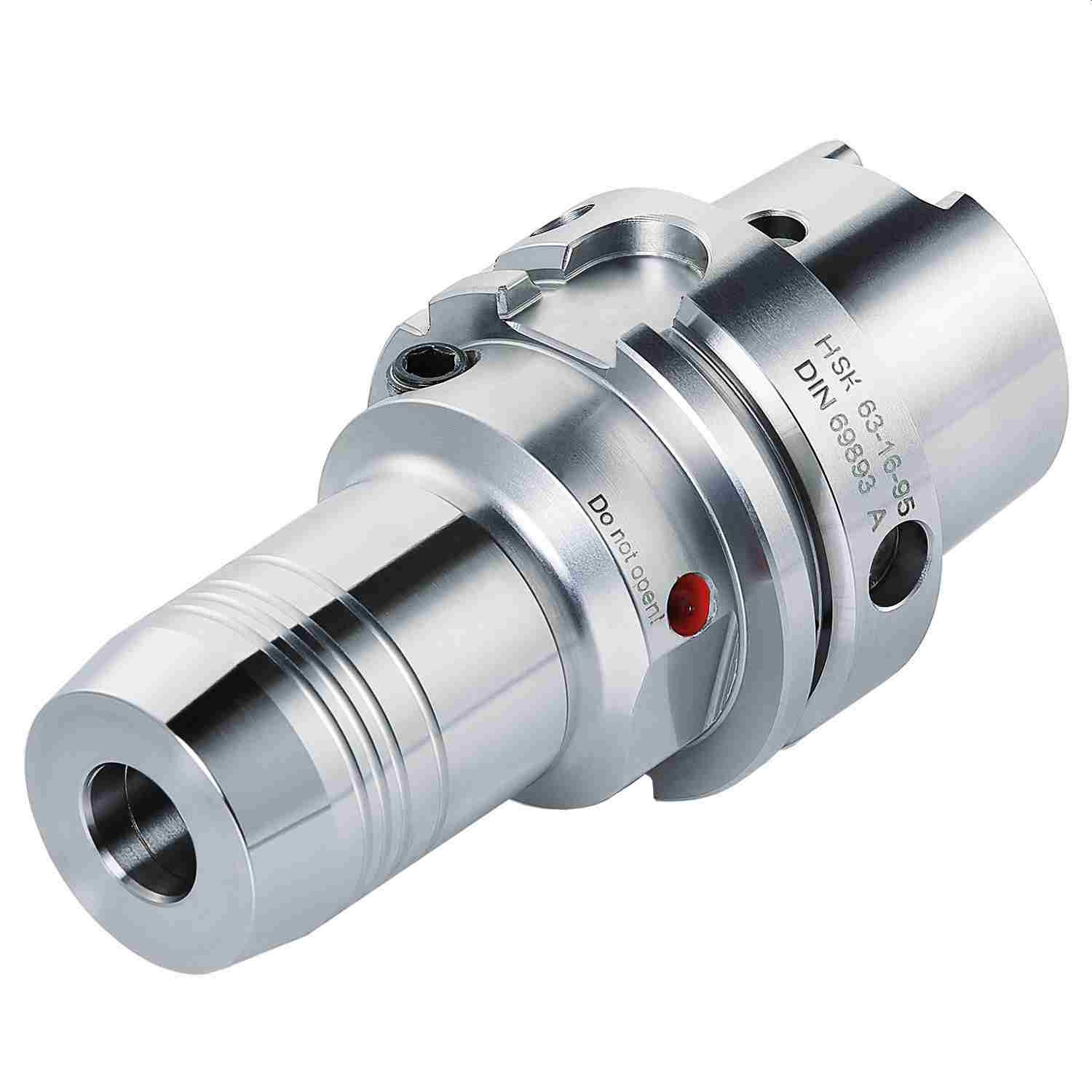

Hydro-Dehnspannfutter HSK 100-20-105 DIN 69893 Form A
Preis auf Anfrage:mail@klw-schleiftechnik.de
Artikelnummer: A100.H20
Beschreibung
Produktinformationen "Hydro-Dehnspannfutter HSK 100-20-105 DIN 69893 Form A"
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE (größer Ø 20 mm nur mit Reduzierung).
Hinweis:
l1 = max. Einstecktiefe
l2 = max. Verstellweg
Lieferumfang:
Mit Spannschlüssel
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet

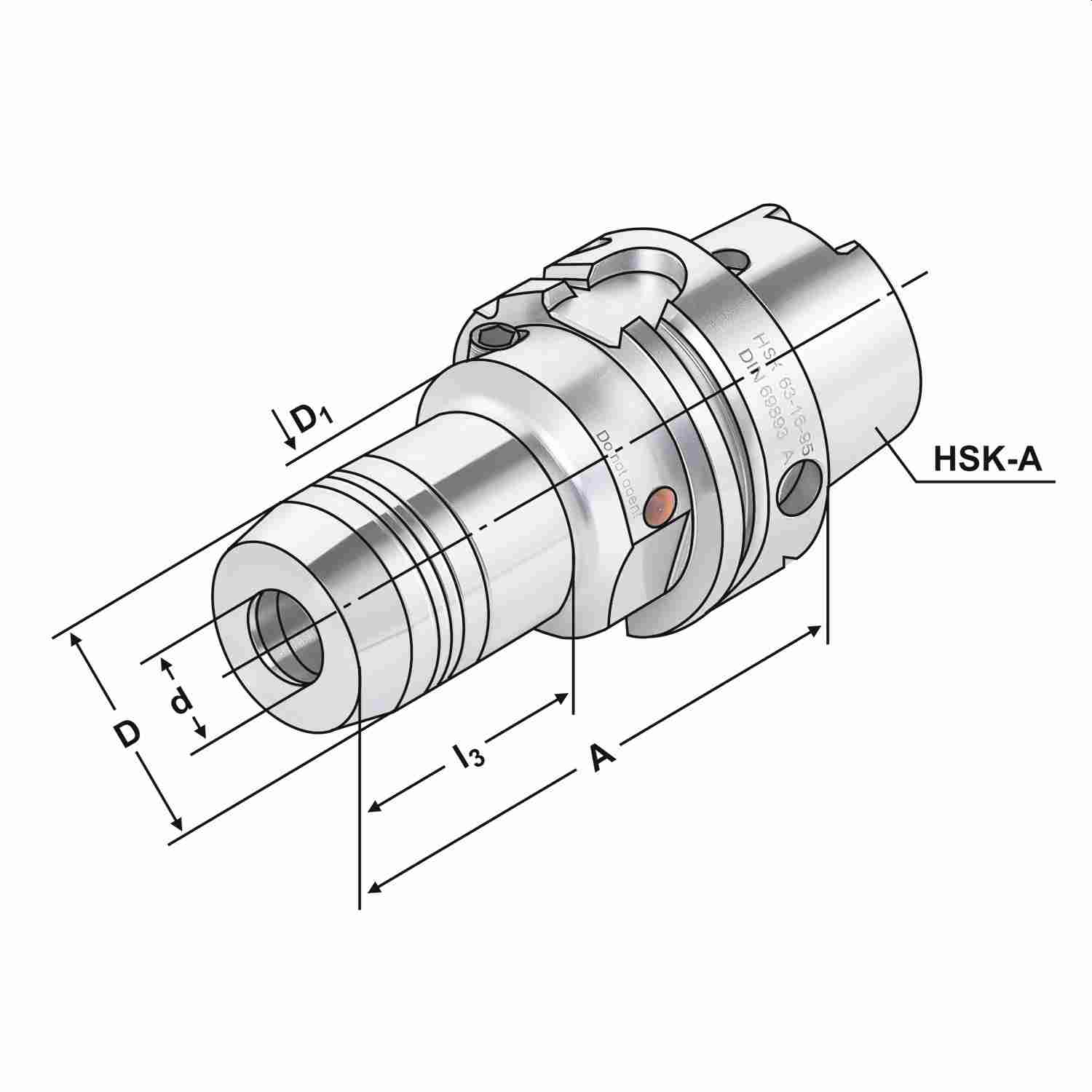

Technische Daten
| Balluffchip-Bohrung: | Ja |
|---|---|
| D: | 20, 42 |
| D1: | 63 |
| Innenkühlung: | Ja |
| Kegel: | HSK-A |
| Kegelgröße: | 100 |
| L1: | 52 |
| L2: | 10 |
| Norm: | ISO 12164-1 |
| Plananlage: | Ja |
| a: | 105 |
| l3: | 51 |
